Ventil TSV
Ventil TSV
Pri horení sa okrem iných látok uvolňuje z paliva tiež voda vo forme vodnej pary. Pokiaľ je teplota spalín dostatočne vysoká, odchádza para so spalinami komínom. Pokiaľ sa však spaliny v niektorom mieste ochladia, dôjde v tomto mieste ku kondenzácii vodných pár. Vzniknutý kondenzát obsahuje produkty spaľovania, ktoré môžu byť veľmi agresívne a môžu zpôsobovať rýchlu koróziu a zanášanie teplozmenných plôch. Zhoršuje sa aj účinnosť a kvalita spaľovania.

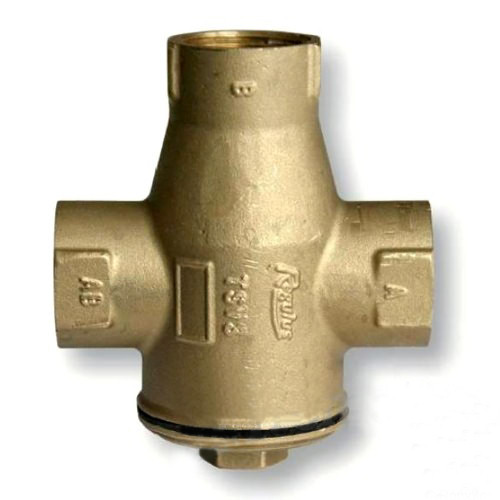

Termostatický zmiešavací ventil TSV3 zmiešava chladnú vodu, ktorá sa vracia z vykurovacieho systému či akumulačnej nádrže s horúcou vodou z výstupu kotla a udržuje tak vratnú vodu do kotla a tým aj jeho teplozmenné plochy na teplote, pri ktorej nedochádza ku kondenzácii .
Doplňujúce informácie
Funkcia a vyváženie ventilu

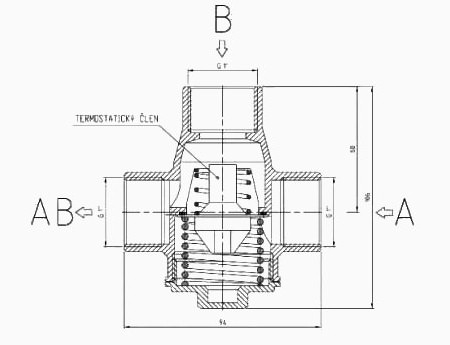

Trojcestný zmiešavací ventil TSV3 má zabudovanú termostatickú vložku, ktorá zatvára vstup „A“ (z vykurovacieho systému), pokial je vratná voda do kotla (výstup „AB“) nižší ako nominálna. Po dosiahnutí nominálnej teploty termostat pomaly otvára vstup „A“ vratnej vody z vykurovacieho sytému tak, aby po zmiešaní s horúcou vodou z výstupu kotla (vstup „B“) bolo dosiahnuté nominálnej teploty vratnej vody do kotla (výstup „AB“). Vstup „B“ zostává vždy otvorený. Pretože ale vstup „B“ zostáva vždy otvorený, môže podľa konkrétnych hydraulických pomerov dochádzať k tomu, že pri vyššej teplote vratnej vody zo systému sa bude premiešavať viacej horúcej vody zo vstupu „B“ ako by bolo treba pre dosiahnutie nominálnej teploty na výstupe „AB“ a tým jeho teplota bude vyššia. Pre správne nastavenie optimálneho prietoku pri konkrétnej aplikácii je treba osadiť pred vstup „B“ vyvažovací ventil (vyhovuje napr. bežný gulový kohút). Jeho dimenzia môže byť 1/2“ (rovnaká dimenzia môže byť celé potrubie spojujúce výstup kotla so vstupom „B“) maximálne však rovnaká velkosť ako potrubie z výstupu „AB“.

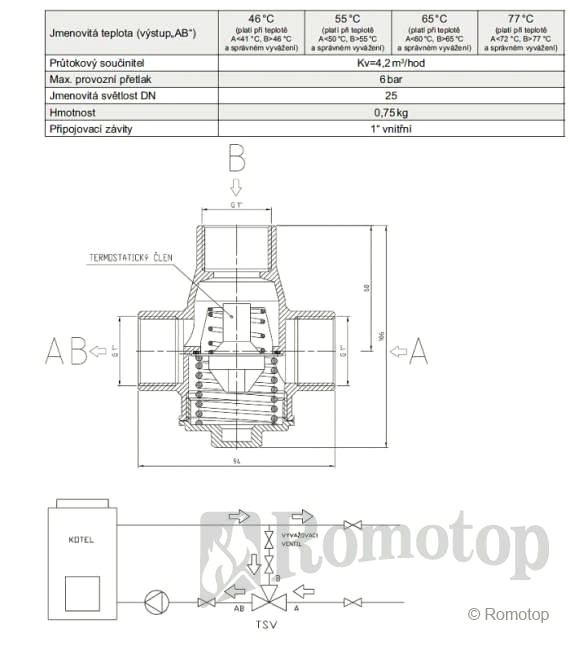

| Nominálna teplota (výstup „AB“) | 46°C (platí pri teplote A<41°C, B>45°C a správnom vyvážení) | 55°C (platí pri teplote A<50°C, B>55°C a správnom vyvážení) | 65°C (platí pri teplote A<60°C, B>65°C a správnom vyvážení) | 77°C (platí pri teplote A<72°C, B>77°C a správnom vyvážení) |
| Prietokový súčiniteľ | Kv=4,2m²/hod | |||
| Max. prevádzkový pretlak | 6 bar | |||
| Nominálna svetlost DN | 25 | |||
| Hmotnosť | 0,75 kg | |||
| Pripojovacie závity | 1" vnútorný | |||

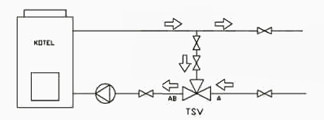

Nastavenie vyvažovacieho ventilu:
A. pri studenom zakúrení, kedy teplota na výstupe z kotla je nižšia ako nominálna a vstup A je uzatvorený ,musí byť zachovaný minimálny prietok kotlom udaný výrobcom (obvykle teplotný spád 15-30 °C).
B. pri teplote vratnej vody pred vstupom „A“ vyššej ako nominálna mala by byť teplota na výstupe „AB“ o 2÷5 °C vyššia ako pred vstupom „A“. Po vyvážení doporučujeme ovládaciu páku ventilu odmontovať, aby neskôr nedošlo omylom k jeho uzavretiu či inému nežiaducemu pohybu.
